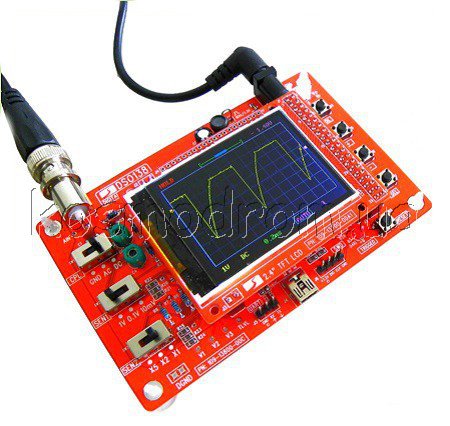

Комплект DSO138-KIT
представляет собой конструктор для сборки цифрового осцилографа.
Печатная плата, двухсторонняя, на плату
нанесены обозначения устанавливаемых элементов. На плате
предустановлен микроконтроллер STM32F103C8. Это 32 битный
микроконтроллер, базирующийся на ARM 32-bit ядре. Максимальная
частота работы 72МГц.
К плате подключается TFT LCD дисплей. Осциллограф компактный, очень
недорогой и при этом достаточно качественный. Он имеет функцию
запоминания осциллограммы, функцию отображения параметров входного
сигнала, автоматический, однократный и нормальный режимы работы.
Предназначение переключателей и кнопок на готовом приборе:
Переключатели:
Верхний переключает режим работы входа:
- Заземлен
- Режим работы без учета постоянной составляющей, или АС, или режим
работы с закрытым входом. Хорошо подходит для измерения переменного
тока.
- Режим работы с возможностью измерения постоянного тока, или режим работы
с открытым входом. Позволяет проводить измерения с учетом постоянной
составляющей напряжения.
Второй и третий переключатели позволяют выбрать масштаб по оси
напряжения.
Кнопки:
1) При коротком нажатии включает режим HOLD, т.е. фиксация показаний
на дисплее. при длинном (более 3 секунд) включает или выключает
режим цифрового вывода данных параметра сигнала, частоту, период,
напряжения.
2) Кнопка увеличения выбранного параметра
3) Кнопка уменьшения выбранного параметра.
4) Кнопка перебора режимов работы:
- управление временем развертки, диапазон от 10мкс до 500сек.
- выбор режима работы триггера синхронизации, Авто, нормальный и ждущий.
- режим захвата сигнала синхронизации триггером, по фронту или тылу
сигнала.
- выбор уровня напряжения захвата сигнала триггера синхронизации.
- прокрутка осциллограммы по горизонтали, позволяет просмотреть
сигнал «за пределами экрана»
- установка позиции осциллограммы по вертикали, помогает при
измерении напряжений сигнала и когда осциллограмма не влазит на
экран…
- кнопка сброса, просто перезагрузка осциллографа. Рядом с кнопкой
есть зеленый светодиод, он моргает когда осциллограф
синхронизировался.
|
