Набор для сборки

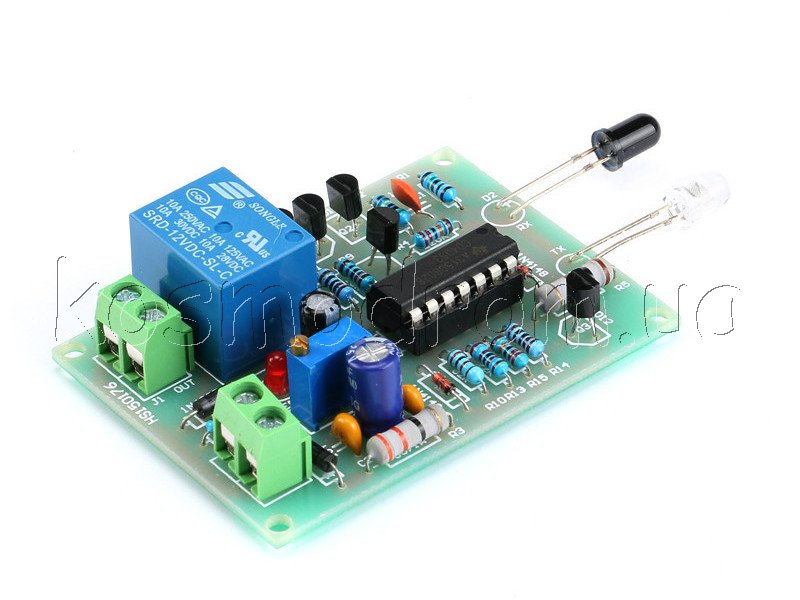

Инфракрасный датчик реагирует в случае приближения объекта на определённое расстояние. Будет срабатывать реле и включать или выключать схему.

Принцип работы данного датчика: источник сигнала излучает инфракрасное излучение в среду на некоторое расстояние, если в среде на некотором расстоянии появляется объект, который отражает инфракрасное излучение. Приемник воспринимает интенсивность отраженного излучения, передает сигнал на компаратор, который определяет расстояние до объекта и подает на выход датчика соответствующий расстоянию цифровой сигнал низкого или высокого уровня.

Характеристики:
Рабочее напряжение: 12 В
Ток покоя: 28 мА
Потребляемый ток: 70 мА
Размер печатной платы: 63х45 мм
Нагрузка реле: 10A / 250V
Номинальное расстояние обнаружения: 15 см.

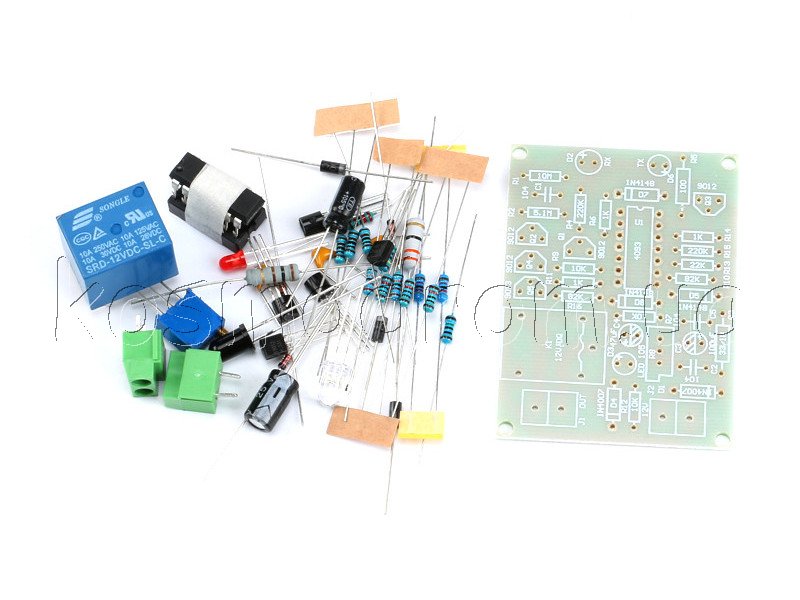

Комплектация набора:
Печатная плата x 1
CD4093 DIP x 1
14-контактное IC гнездо x 1
KF301-2P Клеммный Блок x 2
12 В Реле x 1
1N4007 диод x 2
1N4148 диод x 3
3 ММ красный СВЕТОДИОД x 1
940 излучатель (белый) x 1
940 инфракрасный приемник (Черный) x 1
9012 транзисторы x 4
9013 транзистор x 1
1 Вт ом резистор x 1
33ohm 1 Вт резистор x 1
105 синий потенциометр x 1
1 К резистор x 3
10 К резистор x 3
22 К резистор x 1
82 К резистор x 2
220 К резистор x 2
5.1 М резистор x 1
10 М резистор x 1
104 монолитный конденсатор x 3
47UF25V электролитический конденсатор x 1
Электролитический конденсатор 100UF25V x 1
