Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Отладочная плата
MAX7219-MATRIX-KIT

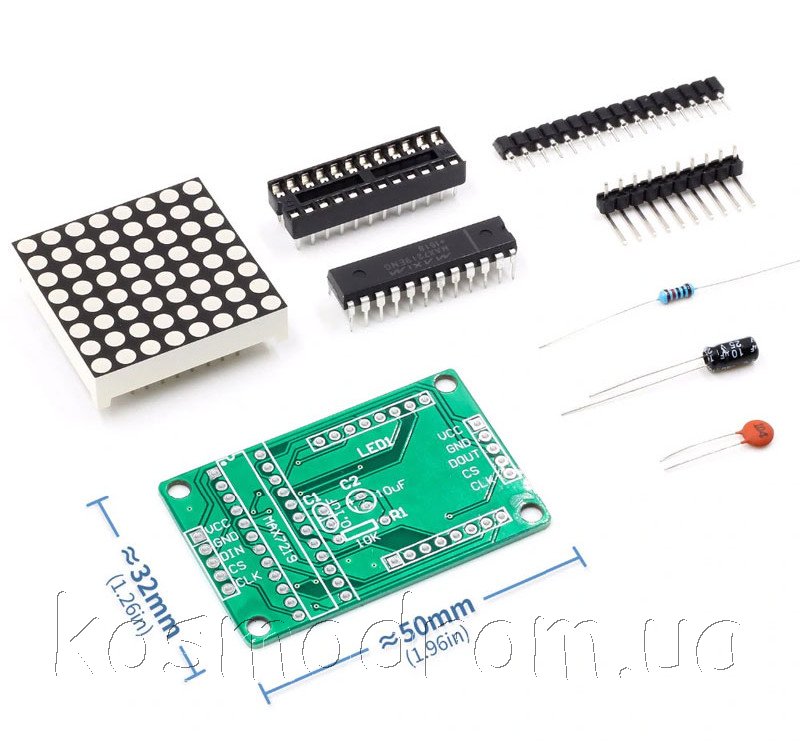

Набор для сборки модуля точечной светодиодной матрицы 8х8. На базе MAX7219
На складе ...
код товара: 00-00061767
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Отладочная плата
| | | |
|
Светодиодная матрица с драйвером на чипе MAX7219. |
|
Набор для
самостоятельной сборки светодиодной матрицы с драйвером. Данная плата
позволяет управлять светодиодной матрицей через интерфейс SPI, то есть
используя всего лишь три провода данных. Несколько таких модулей можно
включить последовательно.
Характеристики:
Количество точек: 64 (8x8)
Диаметр точки: 3.7 мм
Цвет свечения: красный
Количество выводов: 16
Размеры: 50 x 31 x 15 мм
Питание: 5 В.
Контакты модуля:
VCC - напряжение питания 5 В
GND - общий
DIN - вход данных
CS - Разрешение загрузки данных
CLK - стробирующие импульсы
Инструкции по подключению:
1. С левой стороны модуля к входному порту, справа на выходной порт.
2. Когда управление в одном модуле, просто подключите входной порт к CPU
3. Для каскадирования модули подключить последовательно друг за другом
51 микроконтроллеры, подключение например:
VCC → 5V
GND → GND
DIN → P22
CS → P21
CLK → P20 |
