1. Основные функции и возможности

• Программирование: Поддержка прямого программирования флеш-памяти микроконтроллеров STM32 и STM8.

• Отладка: Возможность отладки кода на целевом устройстве с использованием интерфейсов SWD и JTAG.

• Совместимость с STM32 и STM8: Программатор поддерживает широкий спектр микроконтроллеров STM32 (ARM Cortex) и STM8 (8-битные контроллеры).

• Интерфейсы: Поддержка нескольких интерфейсов связи с целевым устройством:

  • JTAG (до 4-х проводов) для STM32.

  • SWD (Serial Wire Debug) для STM32 (включая режимы SWD и SWV для трассировки).

  • SWIM (Single Wire Interface Module) для STM8.

• Работа с программным обеспечением: Полная совместимость с такими инструментами, как STM32CubeIDE, STM32CubeProgrammer, ST Visual Develop, IAR Embedded Workbench, Keil MDK и другие среды разработки.

• Обновление прошивки: ST-LINK/V2 имеет возможность обновления встроенной прошивки через фирменное ПО ST-Link Utility.

2. Технические характеристики

• Поддержка нескольких рабочих режимов: Позволяет переходить между различными рабочими режимами (отладка и программирование).

• Поддерживаемые уровни напряжения: Существует возможность работы с целевыми микроконтроллерами в диапазоне напряжения от 1.65 до 3.6 В.

• USB интерфейс: Использует стандартный USB 2.0 для подключения к компьютеру, обеспечивая высокоскоростной обмен данными и легкость интеграции.

• LED индикаторы: Программатор имеет светодиодные индикаторы для отображения текущего состояния (питание, активность и статус).

• Компактные размеры: Программатор имеет малые размеры, что упрощает его перенос и размещение на рабочем месте.

3. Комплект поставки и конструкция

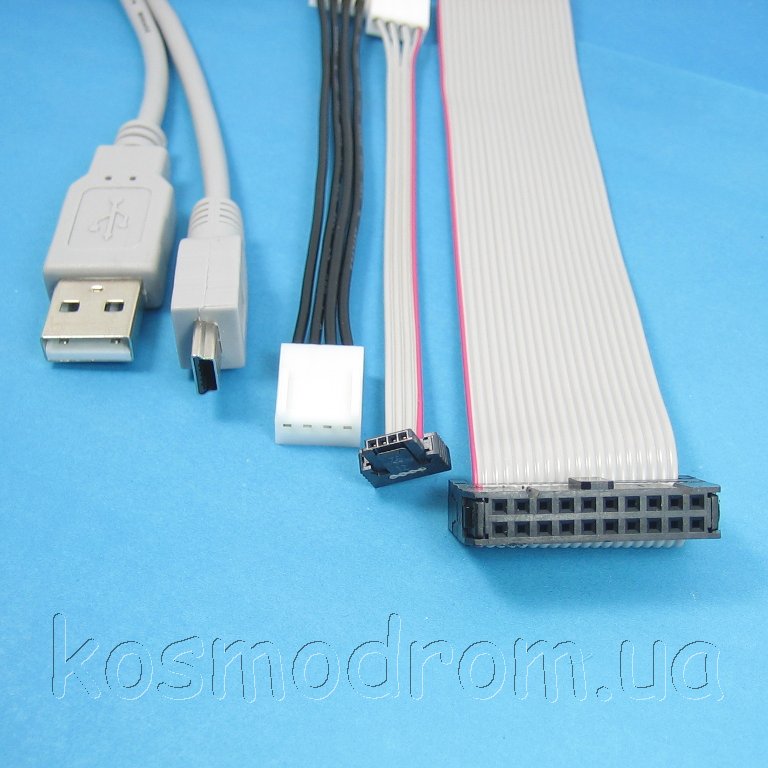

• В комплект обычно входят сам программатор ST-LINK/V2, кабели для подключения, а также переходники для различных типов разъемов, используемых на платах отладки и разработки.

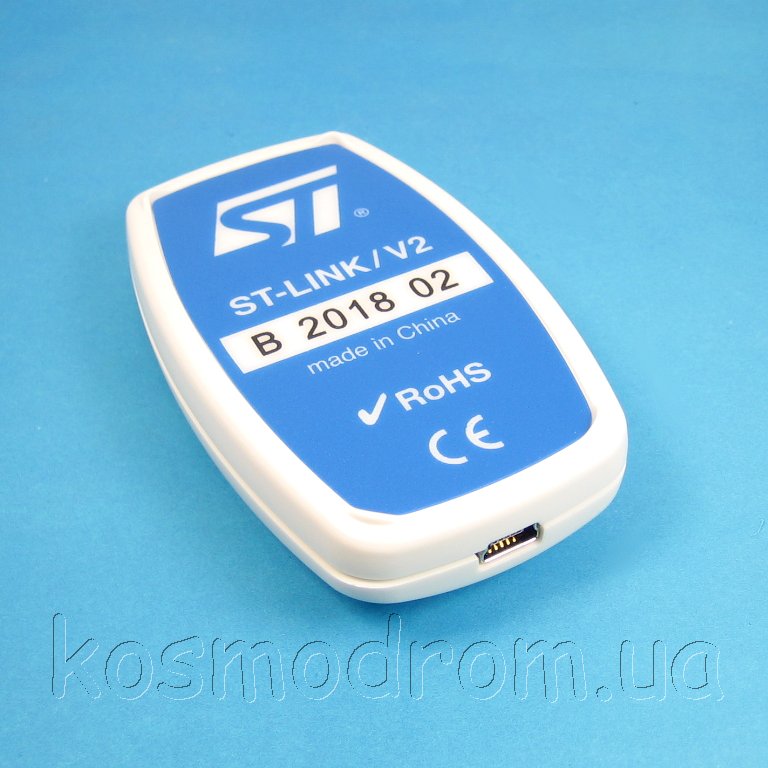

• Корпус ST-LINK/V2 выполнен из прочного пластика и часто имеет цветовую кодировку на разъемах для простоты подключения и предотвращения ошибок при установке.

4. Программное обеспечение и драйверы

• Для работы с ST-LINK/V2 требуются драйверы, которые можно загрузить с официального сайта STMicroelectronics.

• ST-Link Utility и STM32CubeProgrammer предоставляют возможности для чтения/записи и стирания памяти, настройки конфигураций, а также могут выполнять функции тестирования и программирования в полевых условиях.

5. Особенности использования

• Высокая совместимость с большинством операционных систем (Windows, Linux, macOS) при условии установки соответствующих драйверов.

• Простота интеграции: Легко интегрируется в популярные среды разработки и отладки, такие как Keil и IAR, что делает его удобным выбором для разработчиков, работающих в различных экосистемах.

• Обновляемость: Компания ST выпускает регулярные обновления прошивки, обеспечивая поддержку новых микроконтроллеров и улучшая стабильность работы программатора.

6. Применение и назначение

• Разработка ПО для встраиваемых систем: Используется в средах разработки для создания и тестирования ПО, предназначенного для микроконтроллеров STM32 и STM8.

• Диагностика и отладка: Подходит для профессиональной и любительской отладки, когда требуется анализ данных, выполнение трассировки и других действий в реальном времени.

• Учебные цели: Используется в учебных лабораториях для демонстрации работы микроконтроллеров STM и в качестве недорогого инструмента для изучения встраиваемых систем.

7. Альтернативы и сравнение с ST-LINK/V3

• ST-LINK/V3: Новая версия, предоставляющая повышенную скорость передачи данных и поддержку дополнительных интерфейсов, таких как CAN и USART. Однако для задач стандартного программирования и отладки ST-LINK/V2 остается экономичным и достаточно мощным выбором.

• Другие программаторы: Хотя существуют альтернативные программаторы от сторонних производителей, ST-LINK/V2 отличается полной поддержкой от STMicroelectronics и оптимизирован для работы с экосистемой STM.

Заключение

ST-LINK/V2 – это универсальный и недорогой инструмент, обладающий широкими возможностями для работы с микроконтроллерами STM32 и STM8. Он поддерживает несколько режимов программирования и отладки, прост в использовании и обладает высоко интегрированными функциями, что делает его идеальным выбором как для начинающих разработчиков, так и для профессионалов.
