Отладочная плата

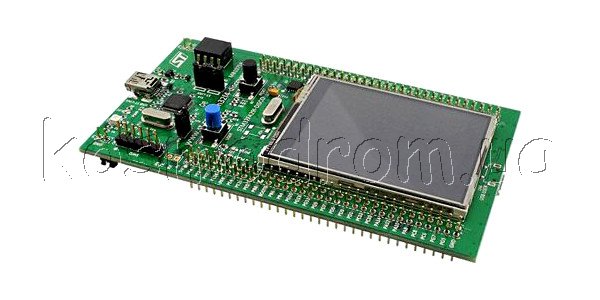

STM32F429I-DISC1 – отладочная плата, представляющая собой новейшую версию изделия STM32F429I-DISCO. Позволяет легко разработать разнообразные приложения на основе высокопроизводительного ARM®Cortex®-M4 микроконтроллера STM32F429.

На плате установлены: программатор/ отладчик ST-Link/ V2-B, дисплей 2.4" QVGA TFT LCD, внешняя 64-Mbit SDRAM, ST MEMS гироскоп, USB OTG micro-AB разъем, светодиоды и кнопки.

Новая версия платы отличается доступом к mbed, возможностью ренумерации USB и др. STM32F429I-DISC поддерживается комплектом бесплатного программного обеспечения.

Особенности:
Микроконтроллер STM32F429ZIT6 в корпусе LQFP144, характеризующийся 2 Mbytes флеш памяти и 256 Kbytes RAM;
На плате установлен ST-LINK/ V2-B;
Доступен mbed™ (mbed.org);
Функции USB:
порт отладки,
виртуальный COM порт,
устройство хранения (mass storage),
возможности питания платы: через шину USB или от внешнего источника 3 В или 5 В;
2.4" QVGA TFT LCD;
64-Mbit SDRAM;
L3GD20, STMEMS 3-осевой цифровой гироскоп;
шесть светодиодов:
LD1 (красный/ зеленый) – индикация USB коммуникаций,
LD2 (красный) индикация включения питания 3.3 В,
два пользовательских светодиода: LD3 (зеленый), LD4 (красный),
два USB OTG светодиода: LD5 (зеленый) VBUS и LD6 (красный) (перегрузка по току);
USB OTG с micro-AB разъемом;
Разъем расширения с доступом к линиям ввода/ вывода МК (LQFP144) для быстрого подключения к прототипам и др. платам;
Комплект бесплатного программного обеспечения, включающего примеры (часть пакета STM32CubeF4) или STSW-STM32138 (для использования предыдущих версий программных библиотек).
